最适合于模块产品生产、可实现半导体元件与S MD元件 混合贴装的雅马哈自主研发的混合贴装设备
基本规格
|
机型
|
YRH10
|
|
对象基板尺寸
|
L50 × W30mm ～ L330 × W250mm
|
|
基板厚度
|
0.1 ～ 4.0mm
|
|
基板传送方向
|
左→右（选配：右→左）
|
|
传送带基准
|
近前侧
|
|
贴装精度（Cpk≥1.0）
|
±15μm
|
|
贴装节拍
|
10,800CPH（晶片供料时） ※本公司最佳条件下
|
|
元件品种数
|
卷盘：最多48种（换算为8mm料带送料器）
晶片：最多10种
|
|
Die
|
裸芯片尺寸
|
□0.35 ~ □16mm※1
|
|
裸芯片厚度
|
0.1 ～ 0.5mm※1
|
|
晶片尺寸
|
6 ～ 8英寸晶片、2 ～ 4英寸华夫式托盘
|
|
晶片料盒
|
最多10种晶片
|
|
SMD
|
元件尺寸
|
0201 ~ □16mm 高度15mm（多功能相机时） 0201 ~ □12mm 高度6.5mm（扫描相机时）
|
|
料带尺寸
|
8 ～ 104mm
|
|
送料器装配数量
|
最多48联
|
|
电源规格
|
三相 AC 200/208/220/240/380/400/416V ±10% 50/60Hz
|
|
供给气源
|
0.45Mpa以上、清洁干燥状态
|
|
外形尺寸
|
L1,252 × W1,962 × H1,853mm
|
|
主体重量
|
约1,560kg
|

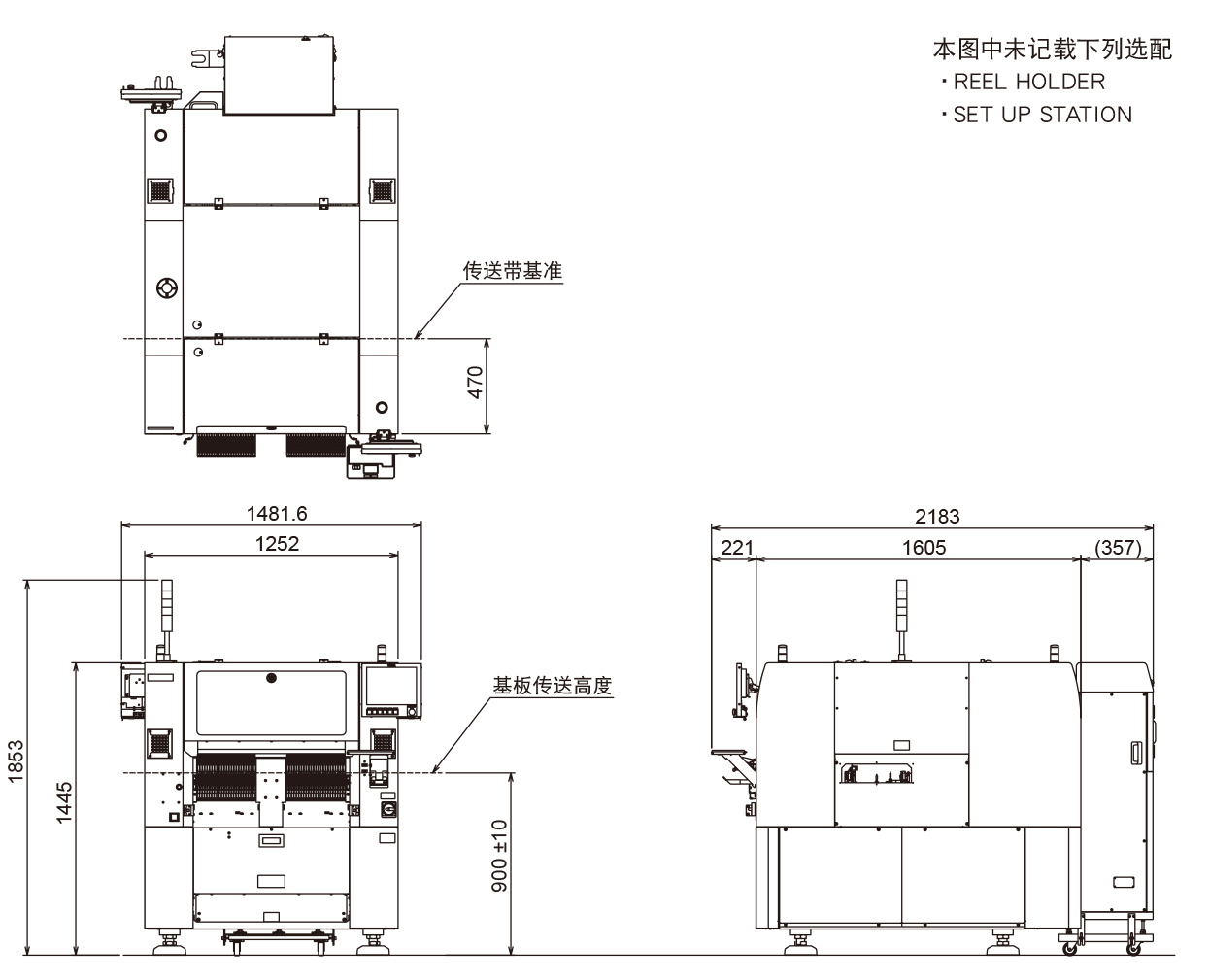

YRH10 外观尺寸
1 半导体元件与SMD元件的混合贴装
2 高速/高精度贴装
3 支持电动送料器并配备充足的选配
4 可对应各种各样的生产流程
